MVTECHNIQUE
Well-known member
Serait il possible qu a la fin du temps lorsque l affichage passe de 0000 puis reste vierge ( ne plus rien afficher )
lorsqu on pousse sur le bouton start l affichage s allume de nouveau.
CONVERSION PICBASIC 3B vers PICAXE
- Thread starter MVTECHNIQUE
- Start date
Serait il possible qu a la fin du temps lorsque l affichage passe de 0000 puis reste vierge ( ne plus rien afficher )
lorsqu on pousse sur le bouton start l affichage s allume de nouveau.
MVTECHNIQUE
Well-known member
CORRECTION
serait il possible qu a la fin du cycle lorsque la led verte s eteint l affichage s eteigne aussi. L affichage se rallumera lors d 'un nouveau start
serait il possible qu a la fin du cycle lorsque la led verte s eteint l affichage s eteigne aussi. L affichage se rallumera lors d 'un nouveau start
Bonjour,
Je ne vois pas pourquoi ce ne serait pas possible.
Je ne pourrai plus faire de test avant...un mois, c'est donc toi qui les feras.
Oui, mais le décompte démarre immédiatement avec la valeur mémorisée
Pour info, la luminosité des segments se règle par une variable "regLum" (voir liste symbol)
reglum=$80, l'afficheur est éteint, reglum=$88, valeur mini, puis valeur croissantes : $8a; $8b.....$8f est le max . $8c est intermédiaire.
A ajuster à la valeur voulue
Une modif à venir.
MM
Première tentative, pas testé:
Code:
; décompteur 1/10s MM 050726
; réglage par poussoirs +/-
;pour temps=9990 10ème s => tmax=16 mn 39s;
;les poussoirs sont sur le 0V,
;Broches avec pullup sur 20X2 : bit0-bit7 = C.0,C.6,C.7,B.0,B.1,B.5,B.6,B.7
;****** MODE D'EMPLOI **********
;A la mise sous tension, mémoire vide, passage auto en mode programmation temps
;Mode Programmation du temps:
;L'affichage est en /10 de seconde, avec un point décimal sur le digit 3
;Pour identifier ce mode,il y a en plus un point sur le digit 4
;Appui sur plus:
; appui court < 500ms => incrémentation de 1
; appui long > 500ms => défilemenrt rapide
;Appui sur moins:
; Idem en décrémentation
;Appui sur MEM => clignotement vert + rouge => mise en mémoire EEPROM
;Passage en mode décomptage
;
;Mode décomptage.
;Le point sur le digit 4 disparait,reste le point décimal digit3
;Attente appui sur poussoir start => décompte du temps led rouge allumée.
;A 5 s => led orange allumée
;A 00,0 s => R et O éteintes, verte allumée 10 s => retour valeur enregistrée.
;Arrêt possible par appui sur MEM à tout moment du décompte
;MEM => arret décompte => retour attente start avec temps mémorisé
;deuxième appui sur MEM =>passge en mode programmation
#picaxe 20X2
setfreq M16
symbol dio=pinC.1 ;sur TM1637
symbol clk=pinC.2 ;idem
symbol mem=pinC.0 ;poussoir MEM
symbol plus=pinC.6 ;poussoir plus
symbol moins=pinC.7
symbol start=pinB.7
symbol orange=B.0 ;led
symbol rouge=B.1
symbol verte=B.2
symbol octet=b0 ;octet doit être en b0; le bit0 est utilisé
symbol j=b1 ;position point décimal
symbol i=b2 ;compteur
symbol chiffre=b3
symbol dp=b4
symbol point=b5
symbol second=w12 ;en fait des /10 de secondes
symbol div=w13
symbol nbre=w14
symbol Ttot=w15
symbol AdrDep=$c0 ; adresse du 1er digit (poids fort)
symbol RegLum=$8c ; réglage luminosité $80 + 8(allumé, 0:éteint) + 0 à 7(intensité)
dp=$80
;pullup sur 20X2 bit0-bit7 = C.0,C.6,C.7,B.0,B.1,B.5,B.6,B.7
pullup %10000111 ;sur C.0,C.6,C.7,B.7
dirsC=%110 ;pour utilisation pinsC
settimer 59285 ;1/10 s à 16MHs 59285
; ***** init TM1637 et temps EEPROM
clk=1 : dio=1 : dio=0 ;bal start
Octet=RegLum ;Réglage luminosité
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
low rouge,verte,orange
read 0,Ttot ;lecture temps en EEPROM
if Ttot=0 then ;la mémoire est vide
gosub introtemp ;entrer une valeur en mémoire EEPROM
endif
second=Ttot ;initialisation compteur seconde
gosub affich ;affichage temps initial
;********decompte *******
decompt:
pause 200
do loop while mem=0 ;attente relachement suite arret decompte
low rouge
do
second=Ttot
gosub affich
do ;****** boucle attente départ ou intro temps ******
if mem=0 then gosub introtemp ;passage en programmation temps
loop while start=1 ;attente start
do
do
timer=0
high rouge
;boucle décomptage
second=Ttot -timer
if second < 50 then ;5 secondes avant la fin
high orange
endif
if mem=0 then decompt ;arret décompte et RAZ
gosub affich
loop while second<>0
high verte:low orange,rouge ;fin décompte
timer=0
do loop while timer <= 100 ;attente 10s led verte ON
low rouge,verte,orange
; On éteint tout
clk=1 : dio=1 : dio=0 ;bal start
Octet=$80 ;Réglage luminosité nulle
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
do loop while start=1
;On rallume tout
clk=1 : dio=1 : dio=0 ;bal start
Octet=$8c ;Réglage luminosité
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
loop
loop
introtemp: ;sub intro nouveau temps
;********** intro secondes *******
pause 200
do loop while mem=0
pause 200
point=1 ;ajout point décimal sur digit n°4
do
gosub affich
timer=0
;***** code plus *****
if plus=0 then
second =second+5 max 9995
do while plus=0
if timer >5 then ;500ms défilement accéléré
second =second+5 max 9995
gosub affich
endif
loop
gosub affich
endif
; code moins
if moins=0 then
second =second-5 min 0
do while moins=0
if timer >5 then
second =second-5
if second>9999 then: second=0 :endif ;dépassement négatif
gosub affich
endif
loop
gosub affich
endif
if mem=0 then exit ;fin de boucle intro secondes
loop
do loop while mem=0 ;attente relâchement poussoir
Ttot=second
write 0,Ttot ;mise en EEPROM
high orange, rouge :pause 500:low orange, rouge:pause 500
high orange, rouge :pause 500:low orange, rouge
point=0 ;sortie mode introtemps
gosub affich
return
affich:
div=1000
clk=1 : dio=1 : dio=0 ;balise start
Octet=adrdep ;synchro adresse départ
gosub EnvoiOctet
Nbre=second ;on tronçonne Nbre et affiche chaque chiffre
for j=1 to 4
Chiffre=Nbre/Div ;on isole le chiffre à afficher
if j=1 and second<1000 and second<>0 then
chiffre=10 ;chiffre "blanc" càd noir, en fait
endif
if j=2 and second<100 and second<>0 then
chiffre=10
endif
lookup Chiffre,($3f,$06,$5b,$4f,$66,$6d,$7d,$07,$7f,$6f,0), Octet ; 0-9 +blanc uniquement
if j=3 then ;choix affichage point
octet=octet | dp ;ajout point décimal
endif
if point=1 and j=4 then ;mode programmation temps
octet=octet | dp ;ajout point digit 4
endif
gosub EnvoiOctet;
Nbre=Nbre//Div
Div=Div/10
next j
clk=0: dio=0: clk=1: dio=1 ;balise stop
return
;******* Envoi des chiffres (octet) bit à bit dans le registre ********
EnvoiOctet: ;lecture de b0 bit à bit de bit0 à bit8 poids faible en tête.
for i=1 to 8 ; envoi
clk=0
dio=bit0
Octet = Octet/2 ;décalage du bit lu, bit1 devient bit0
clk=1
next i
clk=0 :clk=1: clk=0 ; balise ACK
returnDeuxième tentative:
Après les 10 s, l'afficheur s'éteint, deux possibilités:
- Appui sur start, le décomptage est relancé avec la valeur mémorisée
- Appui sur mem, on repart au début de mode décomptage, un appui sur start, on décompte, un appui sur mem, on passe en mode introtemps, avec possibilité de modif du temps avec une nouvelle mémorisation.
Non testé, à vérifier :
MM
Après les 10 s, l'afficheur s'éteint, deux possibilités:
- Appui sur start, le décomptage est relancé avec la valeur mémorisée
- Appui sur mem, on repart au début de mode décomptage, un appui sur start, on décompte, un appui sur mem, on passe en mode introtemps, avec possibilité de modif du temps avec une nouvelle mémorisation.
Non testé, à vérifier :
Code:
; décompteur 1/10s MM 060726
; réglage par poussoirs +/-
;pour temps=9990 10ème s => tmax=16 mn 39s;
;les poussoirs sont sur le 0V,
;Broches avec pullup sur 20X2 : bit0-bit7 = C.0,C.6,C.7,B.0,B.1,B.5,B.6,B.7
;****** MODE D'EMPLOI **********
;A la mise sous tension, mémoire vide, passage auto en mode programmation temps
;Mode Programmation du temps:
;L'affichage est en /10 de seconde, avec un point décimal sur le digit 3
;Pour identifier ce mode,il y a en plus un point sur le digit 4
;Appui sur plus:
; appui court < 500ms => incrémentation de 1
; appui long > 500ms => défilemenrt rapide
;Appui sur moins:
; Idem en décrémentation
;Appui sur MEM => clignotement vert + rouge => mise en mémoire EEPROM
;Passage en mode décomptage
;
;Mode décomptage.
;Le point sur le digit 4 disparait,reste le point décimal digit3
;Attente appui sur poussoir start => décompte du temps led rouge allumée.
;A 5 s => led orange allumée
;A 00,0 s => R et O éteintes, verte allumée 10 s puis, l'affichage s'éteint
;Deux possibilités:
;Appui sur start => le cycle repart avec valeur en mémoire
;Appui sur mem pour affichage temps mémorisé, un second appui pour réglage possible
;Arrêt possible par appui sur MEM à tout moment du décompte
;MEM => arret décompte => retour attente start avec temps mémorisé
;deuxième appui sur MEM =>passage en mode programmation
#picaxe 20X2
setfreq M16
symbol dio=pinC.1 ;sur TM1637
symbol clk=pinC.2 ;idem
symbol mem=pinC.0 ;poussoir MEM
symbol plus=pinC.6 ;poussoir plus
symbol moins=pinC.7
symbol start=pinB.7
symbol orange=B.0 ;led
symbol rouge=B.1
symbol verte=B.2
symbol octet=b0 ;octet doit être en b0; le bit0 est utilisé
symbol j=b1 ;position point décimal
symbol i=b2 ;compteur
symbol chiffre=b3
symbol dp=b4
symbol point=b5
symbol second=w12 ;en fait des /10 de secondes
symbol div=w13
symbol nbre=w14
symbol Ttot=w15
symbol AdrDep=$c0 ; adresse du 1er digit (poids fort)
symbol RegLum=$8c ; réglage luminosité $80 + 8(allumé, 0:éteint) + 0 à 7(intensité)
dp=$80
;pullup sur 20X2 bit0-bit7 = C.0,C.6,C.7,B.0,B.1,B.5,B.6,B.7
pullup %10000111 ;sur C.0,C.6,C.7,B.7
dirsC=%110 ;pour utilisation pinsC
settimer 59285 ;1/10 s à 16MHs 59285
; ***** init TM1637 et temps EEPROM
clk=1 : dio=1 : dio=0 ;bal start
Octet=RegLum ;Réglage luminosité
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
low rouge,verte,orange
read 0,Ttot ;lecture temps en EEPROM
if Ttot=0 then ;la mémoire est vide
gosub introtemp ;entrer une valeur en mémoire EEPROM
endif
second=Ttot ;initialisation compteur seconde
gosub affich ;affichage temps initial
;********decompte *******
decompt:
pause 200
;On rallume tout si afficheur éteint
clk=1 : dio=1 : dio=0 ;bal start
Octet=$8c ;Réglage luminosité
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
do loop while mem=0 ;attente relachement suite arret decompte
low rouge
do
second=Ttot
gosub affich
do ;****** boucle attente départ ou intro temps ******
if mem=0 then gosub introtemp ;passage en programmation temps
loop while start=1 ;attente start
do
do
timer=0
high rouge
;boucle décomptage
second=Ttot -timer
if second < 50 then ;5 secondes avant la fin
high orange
endif
if mem=0 then decompt ;arret décompte et RAZ
gosub affich
loop while second<>0
high verte:low orange,rouge ;fin décompte
timer=0
do loop while timer <= 100 ;attente 10s led verte ON
low rouge,verte,orange
; On éteint tout
clk=1 : dio=1 : dio=0 ;bal start
Octet=$80 ;Réglage luminosité =0
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
do loop while start=1 and mem=1
if mem=0 then decompt
;On rallume tout
clk=1 : dio=1 : dio=0 ;bal start
Octet=$8c ;Réglage luminosité
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
loop
loop
introtemp: ;sub intro nouveau temps
;********** intro secondes *******
pause 200
do loop while mem=0 ;attente relachement pous
pause 200
point=1 ;ajout point décimal sur digit n°4
do
gosub affich
timer=0
;***** code plus *****
if plus=0 then
second =second+5 max 9995
do while plus=0
if timer >5 then ;500ms défilement accéléré
second =second+5 max 9995
gosub affich
endif
loop
gosub affich
endif
; code moins
if moins=0 then
second =second-5 min 0
do while moins=0
if timer >5 then
second =second-5
if second>9999 then: second=0 :endif ;dépassement négatif
gosub affich
endif
loop
gosub affich
endif
if mem=0 then exit ;fin de boucle intro secondes
loop
do loop while mem=0 ;attente relâchement poussoir
Ttot=second
write 0,Ttot ;mise en EEPROM
high orange, rouge :pause 500:low orange, rouge:pause 500
high orange, rouge :pause 500:low orange, rouge
point=0 ;sortie mode introtemps
gosub affich
return
affich:
div=1000
clk=1 : dio=1 : dio=0 ;balise start
Octet=adrdep ;synchro adresse départ
gosub EnvoiOctet
Nbre=second ;on tronçonne Nbre et affiche chaque chiffre
for j=1 to 4
Chiffre=Nbre/Div ;on isole le chiffre à afficher
if j=1 and second<1000 and second<>0 then
chiffre=10 ;chiffre "blanc" càd noir, en fait
endif
if j=2 and second<100 and second<>0 then
chiffre=10
endif
lookup Chiffre,($3f,$06,$5b,$4f,$66,$6d,$7d,$07,$7f,$6f,0), Octet ; 0-9 +blanc uniquement
if j=3 then ;choix affichage point
octet=octet | dp ;ajout point décimal
endif
if point=1 and j=4 then ;mode programmation temps
octet=octet | dp ;ajout point digit 4
endif
gosub EnvoiOctet;
Nbre=Nbre//Div
Div=Div/10
next j
clk=0: dio=0: clk=1: dio=1 ;balise stop
return
;******* Envoi des chiffres (octet) bit à bit dans le registre ********
EnvoiOctet: ;lecture de b0 bit à bit de bit0 à bit8 poids faible en tête.
for i=1 to 8 ; envoi
clk=0
dio=bit0
Octet = Octet/2 ;décalage du bit lu, bit1 devient bit0
clk=1
next i
clk=0 :clk=1: clk=0 ; balise ACK
returnMM
J'ai fait deux sub: "allume" et "eteint", c'est plus clair.
MM
Code:
; décompteur 1/10s MM 060726
; réglage par poussoirs +/-
;pour temps=9990 10ème s => tmax=16 mn 39s;
;les poussoirs sont sur le 0V,
;Broches avec pullup sur 20X2 : bit0-bit7 = C.0,C.6,C.7,B.0,B.1,B.5,B.6,B.7
;****** MODE D'EMPLOI **********
;A la mise sous tension, mémoire vide, passage auto en mode programmation temps
;Mode Programmation du temps:
;L'affichage est en /10 de seconde, avec un point décimal sur le digit 3
;Pour identifier ce mode,il y a en plus un point sur le digit 4
;Appui sur plus:
; appui court < 500ms => incrémentation de 1
; appui long > 500ms => défilemenrt rapide
;Appui sur moins:
; Idem en décrémentation
;Appui sur MEM => clignotement vert + rouge => mise en mémoire EEPROM
;Passage en mode décomptage
;
;Mode décomptage.
;Le point sur le digit 4 disparait,reste le point décimal digit3
;Attente appui sur poussoir start => décompte du temps led rouge allumée.
;A 5 s => led orange allumée
;A 00,0 s => R et O éteintes, verte allumée 10 s puis, l'affichage s'éteint
;Deux possibilités:
;Appui sur start => le cycle repart avec valeur en mémoire
;Appui sur mem pour affichage temps mémorisé, un second appui pour réglage possible
;Arrêt possible par appui sur MEM à tout moment du décompte
;MEM => arret décompte => retour attente start avec temps mémorisé
;deuxième appui sur MEM =>passage en mode programmation
#picaxe 20X2
setfreq M16
symbol dio=pinC.1 ;sur TM1637
symbol clk=pinC.2 ;idem
symbol mem=pinC.0 ;poussoir MEM
symbol plus=pinC.6 ;poussoir plus
symbol moins=pinC.7
symbol start=pinB.7
symbol orange=B.0 ;led
symbol rouge=B.1
symbol verte=B.2
symbol octet=b0 ;octet doit être en b0; le bit0 est utilisé
symbol j=b1 ;position point décimal
symbol i=b2 ;compteur
symbol chiffre=b3
symbol dp=b4
symbol point=b5
symbol second=w12 ;en fait des /10 de secondes
symbol div=w13
symbol nbre=w14
symbol Ttot=w15
symbol AdrDep=$c0 ; adresse du 1er digit (poids fort)
symbol RegLum=$8c ; réglage luminosité $80 = eteint, $88 à $8F => luminosité croissante
dp=$80
;pullup sur 20X2 bit0-bit7 = C.0,C.6,C.7,B.0,B.1,B.5,B.6,B.7
pullup %10000111 ;sur C.0,C.6,C.7,B.7
dirsC=%110 ;pour utilisation pinsC
settimer 59285 ;1/10 s à 16MHs 59285
; ***** init TM1637 et temps EEPROM
gosub allume
low rouge,verte,orange
read 0,Ttot ;lecture temps en EEPROM
if Ttot=0 then ;la mémoire est vide
gosub introtemp ;entrer une valeur en mémoire EEPROM
endif
second=Ttot ;initialisation compteur seconde
gosub affich ;affichage temps initial
;********decompte *******
decompt:
pause 200
;On rallume tout si afficheur éteint
gosub allume
do loop while mem=0 ;attente relachement suite arret decompte
low rouge
do
second=Ttot
gosub affich
do ;****** boucle attente départ ou intro temps ******
if mem=0 then gosub introtemp ;passage en programmation temps
loop while start=1 ;attente start
timer=0
do
do
high rouge
;boucle décomptage
second=Ttot -timer
if second < 50 then ;5 secondes avant la fin
high orange
endif
if mem=0 then decompt ;arret décompte et RAZ
gosub affich
loop while second<>0
high verte:low orange,rouge ;fin décompte
timer=0
do loop while timer <= 100 ;attente 10s led verte ON
low rouge,verte,orange
; On éteint tout
gosub eteint
do loop while start=1 and mem=1 ;attente appui sur start ou mem
if mem=0 then decompt
;On rallume tout
gosub allume
loop
loop
introtemp: ;sub intro nouveau temps
;********** intro secondes *******
pause 200
do loop while mem=0 ;attente relachement pous
pause 200
point=1 ;ajout point décimal sur digit n°4
do
gosub affich
timer=0
;***** code plus *****
if plus=0 then
second =second+5 max 9995
do while plus=0
if timer >5 then ;500ms défilement accéléré
second =second+5 max 9995
gosub affich
endif
loop
gosub affich
endif
; code moins
if moins=0 then
second =second-5 min 0
do while moins=0
if timer >5 then
second =second-5
if second>9999 then: second=0 :endif ;dépassement négatif
gosub affich
endif
loop
gosub affich
endif
if mem=0 then exit ;fin de boucle intro secondes
loop
do loop while mem=0 ;attente relâchement poussoir
Ttot=second
write 0,Ttot ;mise en EEPROM
high orange, rouge :pause 500:low orange, rouge:pause 500
high orange, rouge :pause 500:low orange, rouge
point=0 ;sortie mode introtemps
gosub affich
return
affich:
div=1000
clk=1 : dio=1 : dio=0 ;balise start
Octet=adrdep ;synchro adresse départ
gosub EnvoiOctet
Nbre=second ;on tronçonne Nbre et affiche chaque chiffre
for j=1 to 4
Chiffre=Nbre/Div ;on isole le chiffre à afficher
if j=1 and second<1000 and second<>0 then
chiffre=10 ;chiffre "blanc" càd noir, en fait
endif
if j=2 and second<100 and second<>0 then
chiffre=10
endif
lookup Chiffre,($3f,$06,$5b,$4f,$66,$6d,$7d,$07,$7f,$6f,0), Octet ; 0-9 +blanc uniquement
if j=3 then ;choix affichage point
octet=octet | dp ;ajout point décimal
endif
if point=1 and j=4 then ;mode programmation temps
octet=octet | dp ;ajout point digit 4
endif
gosub EnvoiOctet;
Nbre=Nbre//Div
Div=Div/10
next j
clk=0: dio=0: clk=1: dio=1 ;balise stop
return
allume:
clk=1 : dio=1 : dio=0 ;bal start
Octet=RegLum ;Réglage luminosité
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
return
eteint:
clk=1 : dio=1 : dio=0 ;bal start
Octet=$80 ;Réglage luminosité =0
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
return
;******* Envoi des chiffres (octet) bit à bit dans le registre ********
EnvoiOctet: ;lecture de b0 bit à bit de bit0 à bit8 poids faible en tête.
for i=1 to 8 ; envoi
clk=0
dio=bit0
Octet = Octet/2 ;décalage du bit lu, bit1 devient bit0
clk=1
next i
clk=0 :clk=1: clk=0 ; balise ACK
returnMM
Last edited:
MVTECHNIQUE
Well-known member
Le reset du timer là est la question:
finalement, je reposte le code, avec le reset au bon endroit...j'espère :
J'avais repris 050726.... j'ai remodifié...
MM
finalement, je reposte le code, avec le reset au bon endroit...j'espère :
J'avais repris 050726.... j'ai remodifié...
Code:
;
; décompteur 1/10s MM 060726
; réglage par poussoirs +/-
;pour temps=9990 10ème s => tmax=16 mn 39s;
;les poussoirs sont sur le 0V,
;Broches avec pullup sur 20X2 : bit0-bit7 = C.0,C.6,C.7,B.0,B.1,B.5,B.6,B.7
;****** MODE D'EMPLOI **********
;A la mise sous tension, mémoire vide, passage auto en mode programmation temps
;Mode Programmation du temps:
;L'affichage est en /10 de seconde, avec un point décimal sur le digit 3
;Pour identifier ce mode,il y a en plus un point sur le digit 4
;Appui sur plus:
; appui court < 500ms => incrémentation de 1
; appui long > 500ms => défilemenrt rapide
;Appui sur moins:
; Idem en décrémentation
;Appui sur MEM => clignotement vert + rouge => mise en mémoire EEPROM
;Passage en mode décomptage
;
;Mode décomptage.
;Le point sur le digit 4 disparait,reste le point décimal digit3
;Attente appui sur poussoir start => décompte du temps led rouge allumée.
;A 5 s => led orange allumée
;A 00,0 s => R et O éteintes, verte allumée 10 s puis, l'affichage s'éteint
;Deux possibilités:
;Appui sur start => le cycle repart avec valeur en mémoire
;Appui sur mem pour affichage temps mémorisé, un second appui pour réglage possible
;Arrêt possible par appui sur MEM à tout moment du décompte
;MEM => arret décompte => retour attente start avec temps mémorisé
;deuxième appui sur MEM =>passage en mode programmation
#picaxe 20X2
setfreq M16
symbol dio=pinC.1 ;sur TM1637
symbol clk=pinC.2 ;idem
symbol mem=pinC.0 ;poussoir MEM
symbol plus=pinC.6 ;poussoir plus
symbol moins=pinC.7
symbol start=pinB.7
symbol orange=B.0 ;led
symbol rouge=B.1
symbol verte=B.2
symbol octet=b0 ;octet doit être en b0; le bit0 est utilisé
symbol j=b1 ;position point décimal
symbol i=b2 ;compteur
symbol chiffre=b3
symbol dp=b4
symbol point=b5
symbol second=w12 ;en fait des /10 de secondes
symbol div=w13
symbol nbre=w14
symbol Ttot=w15
symbol AdrDep=$c0 ; adresse du 1er digit (poids fort)
symbol RegLum=$8c ; réglage luminosité $80 = eteint, $88 à $8F => luminosité croissante
dp=$80
;pullup sur 20X2 bit0-bit7 = C.0,C.6,C.7,B.0,B.1,B.5,B.6,B.7
pullup %10000111 ;sur C.0,C.6,C.7,B.7
dirsC=%110 ;pour utilisation pinsC
settimer 59285 ;1/10 s à 16MHs 59285
; ***** init TM1637 et temps EEPROM
gosub allume
low rouge,verte,orange
read 0,Ttot ;lecture temps en EEPROM
if Ttot=0 then ;la mémoire est vide
gosub introtemp ;entrer une valeur en mémoire EEPROM
endif
second=Ttot ;initialisation compteur seconde
gosub affich ;affichage temps initial
;********decompte *******
decompt:
pause 200
;On rallume tout si afficheur éteint
gosub allume
do loop while mem=0 ;attente relachement suite arret decompte
low rouge
do
second=Ttot
gosub affich
do ;****** boucle attente départ ou intro temps ******
if mem=0 then gosub introtemp ;passage en programmation temps
loop while start=1 ;attente start
do
timer=0
do ;boucle décomptage
high rouge
second=Ttot -timer
if second < 50 then ;5 secondes avant la fin
high orange
endif
if mem=0 then decompt ;arret décompte et RAZ
gosub affich
loop while second<>0
high verte:low orange,rouge ;fin décompte
timer=0
do loop while timer <= 100 ;attente 10s led verte ON
low rouge,verte,orange
; On éteint tout
gosub eteint
do loop while start=1 and mem=1 ;attente appui sur start ou mem
if mem=0 then decompt
;On rallume tout
gosub allume
loop
loop
introtemp: ;sub intro nouveau temps
;********** intro secondes *******
pause 200
do loop while mem=0 ;attente relachement pous
pause 200
point=1 ;ajout point décimal sur digit n°4
do
gosub affich
timer=0
;***** code plus *****
if plus=0 then
second =second+5 max 9995
do while plus=0
if timer >5 then ;500ms défilement accéléré
second =second+5 max 9995
gosub affich
endif
loop
gosub affich
endif
; code moins
if moins=0 then
second =second-5 min 0
do while moins=0
if timer >5 then
second =second-5
if second>9999 then: second=0 :endif ;dépassement négatif
gosub affich
endif
loop
gosub affich
endif
if mem=0 then exit ;fin de boucle intro secondes
loop
do loop while mem=0 ;attente relâchement poussoir
Ttot=second
write 0,Ttot ;mise en EEPROM
high orange, rouge :pause 500:low orange, rouge:pause 500
high orange, rouge :pause 500:low orange, rouge
point=0 ;sortie mode introtemps
gosub affich
return
affich:
div=1000
clk=1 : dio=1 : dio=0 ;balise start
Octet=adrdep ;synchro adresse départ
gosub EnvoiOctet
Nbre=second ;on tronçonne Nbre et affiche chaque chiffre
for j=1 to 4
Chiffre=Nbre/Div ;on isole le chiffre à afficher
if j=1 and second<1000 and second<>0 then
chiffre=10 ;chiffre "blanc" càd noir, en fait
endif
if j=2 and second<100 and second<>0 then
chiffre=10
endif
lookup Chiffre,($3f,$06,$5b,$4f,$66,$6d,$7d,$07,$7f,$6f,0), Octet ; 0-9 +blanc uniquement
if j=3 then ;choix affichage point
octet=octet | dp ;ajout point décimal
endif
if point=1 and j=4 then ;mode programmation temps
octet=octet | dp ;ajout point digit 4
endif
gosub EnvoiOctet;
Nbre=Nbre//Div
Div=Div/10
next j
clk=0: dio=0: clk=1: dio=1 ;balise stop
return
allume:
clk=1 : dio=1 : dio=0 ;bal start
Octet=RegLum ;Réglage luminosité
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
return
eteint:
clk=1 : dio=1 : dio=0 ;bal start
Octet=$80 ;Réglage luminosité =0
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
return
;******* Envoi des chiffres (octet) bit à bit dans le registre ********
EnvoiOctet: ;lecture de b0 bit à bit de bit0 à bit8 poids faible en tête.
for i=1 to 8 ; envoi
clk=0
dio=bit0
Octet = Octet/2 ;décalage du bit lu, bit1 devient bit0
clk=1
next i
clk=0 :clk=1: clk=0 ; balise ACK
returnMM
Last edited:
MVTECHNIQUE
Well-known member
Vérifie que tout fonctionne comme prévu, possibilité de sortir de la boucle par mem, modif du temps, etc
MM
MVTECHNIQUE
Well-known member
ca fonctionne bien c est parfais
MVTECHNIQUE
Well-known member
il faudrait peut etre faire un clear de la memoire apres envois d'un nouveau programme dans le picaxe. En effet il se met bien en mode programme du temps mais si par erreur j appuie sur la touche moins j ai des valeurs bizarre qui s affiche. Tout rentre dans l'ordre si j appuie sur la touche + . C est pas en sois grave ( on injecte pas le programme souvent ) mais pour le fun ....... le reste c est top
Ok, je vois ça, en fait, si on fait un - à partir de 0, on boucle sur 65535 çàd: 0-1=65535...Je pensais ce pb réglé, apparemment, c'est pas le cas
A suivre.
Il y avait un min=0, mais ça ne fonctionne pas bien, j'ai modifié. Au testeur de tester....
MM
A suivre.
Il y avait un min=0, mais ça ne fonctionne pas bien, j'ai modifié. Au testeur de tester....
Code:
; décompteur 1/10s MM 060726
; réglage par poussoirs +/-
;pour temps=9990 10ème s => tmax=16 mn 39s;
;les poussoirs sont sur le 0V,
;Broches avec pullup sur 20X2 : bit0-bit7 = C.0,C.6,C.7,B.0,B.1,B.5,B.6,B.7
;****** MODE D'EMPLOI **********
;A la mise sous tension, mémoire vide, passage auto en mode programmation temps
;Mode Programmation du temps:
;L'affichage est en /10 de seconde, avec un point décimal sur le digit 3
;Pour identifier ce mode,il y a en plus un point sur le digit 4
;Appui sur plus:
; appui court < 500ms => incrémentation de 1
; appui long > 500ms => défilemenrt rapide
;Appui sur moins:
; Idem en décrémentation
;Appui sur MEM => clignotement vert + rouge => mise en mémoire EEPROM
;Passage en mode décomptage
;
;Mode décomptage.
;Le point sur le digit 4 disparait,reste le point décimal digit3
;Attente appui sur poussoir start => décompte du temps led rouge allumée.
;A 5 s => led orange allumée
;A 00,0 s => R et O éteintes, verte allumée 10 s puis, l'affichage s'éteint
;Deux possibilités:
;Appui sur start => le cycle repart avec valeur en mémoire
;Appui sur mem pour affichage temps mémorisé, un second appui pour réglage possible
;Arrêt possible par appui sur MEM à tout moment du décompte
;MEM => arret décompte => retour attente start avec temps mémorisé
;deuxième appui sur MEM =>passage en mode programmation
#picaxe 20X2
setfreq M16
symbol dio=pinC.1 ;sur TM1637
symbol clk=pinC.2 ;idem
symbol mem=pinC.0 ;poussoir MEM
symbol plus=pinC.6 ;poussoir plus
symbol moins=pinC.7
symbol start=pinB.7
symbol orange=B.0 ;led
symbol rouge=B.1
symbol verte=B.2
symbol octet=b0 ;octet doit être en b0; le bit0 est utilisé
symbol j=b1 ;position point décimal
symbol i=b2 ;compteur
symbol chiffre=b3
symbol dp=b4
symbol point=b5
symbol second=w12 ;en fait des /10 de secondes
symbol div=w13
symbol nbre=w14
symbol Ttot=w15
symbol AdrDep=$c0 ; adresse du 1er digit (poids fort)
symbol RegLum=$8c ; réglage luminosité $80 = eteint, $88 à $8F => luminosité croissante
dp=$80
;pullup sur 20X2 bit0-bit7 = C.0,C.6,C.7,B.0,B.1,B.5,B.6,B.7
pullup %10000111 ;sur C.0,C.6,C.7,B.7
dirsC=%110 ;pour utilisation pinsC
settimer 59285 ;1/10 s à 16MHs 59285
; ***** init TM1637 et temps EEPROM
gosub allume
low rouge,verte,orange
read 0,Ttot ;lecture temps en EEPROM
if Ttot=0 then ;la mémoire est vide
gosub introtemp ;entrer une valeur en mémoire EEPROM
endif
second=Ttot ;initialisation compteur seconde
gosub affich ;affichage temps initial
;********decompte *******
decompt:
pause 200
;On rallume tout si afficheur éteint
gosub allume
do loop while mem=0 ;attente relachement suite arret decompte
low rouge
do
second=Ttot
gosub affich
do ;****** boucle attente départ ou intro temps ******
if mem=0 then gosub introtemp ;passage en programmation temps
loop while start=1 ;attente start
do
timer=0
do ;boucle décomptage
high rouge
second=Ttot -timer
if second < 50 then ;5 secondes avant la fin
high orange
endif
if mem=0 then decompt ;arret décompte et RAZ
gosub affich
loop while second<>0
high verte:low orange,rouge ;fin décompte
timer=0
do loop while timer <= 100 ;attente 10s led verte ON
low rouge,verte,orange
gosub eteint ; On éteint tout
do loop while start=1 and mem=1 ;attente appui sur start ou mem
if mem=0 then decompt
gosub allume ;On rallume tout
loop
loop
introtemp: ;sub intro nouveau temps
;********** intro secondes *******
pause 200
do loop while mem=0 ;attente relachement pous
pause 200
point=1 ;ajout point décimal sur digit n°4
do
gosub affich
timer=0
;***** code plus *****
if plus=0 then
second =second+5 max 9995
do while plus=0
if timer >5 then ;500ms défilement accéléré
second =second+5 max 9995
gosub affich
endif
loop
gosub affich
endif
; code moins
if moins=0 then
second =second-5
if second > 9999 then: second=0:endif ;passage en négatif
do while moins=0
if timer >5 then
second =second-5
if second>9999 then: second=0 :endif ;dépassement négatif
gosub affich
endif
loop
gosub affich
endif
if mem=0 then exit ;fin de boucle intro secondes
loop
do loop while mem=0 ;attente relâchement poussoir
Ttot=second
write 0,Ttot ;mise en EEPROM
high orange, rouge :pause 500:low orange, rouge:pause 500
high orange, rouge :pause 500:low orange, rouge
point=0 ;sortie mode introtemps
gosub affich
return
affich:
div=1000
clk=1 : dio=1 : dio=0 ;balise start
Octet=adrdep ;synchro adresse départ
gosub EnvoiOctet
Nbre=second ;on tronçonne Nbre et affiche chaque chiffre
for j=1 to 4
Chiffre=Nbre/Div ;on isole le chiffre à afficher
if j=1 and second<1000 and second<>0 then
chiffre=10 ;chiffre "blanc" càd noir, en fait
endif
if j=2 and second<100 and second<>0 then
chiffre=10
endif
lookup Chiffre,($3f,$06,$5b,$4f,$66,$6d,$7d,$07,$7f,$6f,0), Octet ; 0-9 +blanc uniquement
if j=3 then ;choix affichage point
octet=octet | dp ;ajout point décimal
endif
if point=1 and j=4 then ;mode programmation temps
octet=octet | dp ;ajout point digit 4
endif
gosub EnvoiOctet;
Nbre=Nbre//Div
Div=Div/10
next j
clk=0: dio=0: clk=1: dio=1 ;balise stop
return
allume:
clk=1 : dio=1 : dio=0 ;bal start
Octet=RegLum ;Réglage luminosité
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
return
eteint:
clk=1 : dio=1 : dio=0 ;bal start
Octet=$80 ;Réglage luminosité =0
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
return
;******* Envoi des chiffres (octet) bit à bit dans le registre ********
EnvoiOctet: ;lecture de b0 bit à bit de bit0 à bit8 poids faible en tête.
for i=1 to 8 ; envoi
clk=0
dio=bit0
Octet = Octet/2 ;décalage du bit lu, bit1 devient bit0
clk=1
next i
clk=0 :clk=1: clk=0 ; balise ACK
returnMVTECHNIQUE
Well-known member
MVTECHNIQUE
Well-known member
Bonjour peux tu sur la version 030726 corriger le bug "programmation" comme sur la version 060726 comme cela je dispose
d une version display toujours allumé et d une version display eteint apres le temps ecoulé
d une version display toujours allumé et d une version display eteint apres le temps ecoulé
Bonjour,
Il y a peut être un gosub allume en doublon à la fin de decompt, sans conséquence...
Ok, j'attends la prochaine demande de modif
MM
Last edited:
MVTECHNIQUE
Well-known member
Bonjour peux tu sur la version 030726 corriger le bug "programmation" comme sur la version 060726 comme cela je disposeBonjour,
Il y a peut être un gosub allume en doublon à la fin de decompt, sans conséquence...
Ok, j'attends la prochaine demande de modif
MM
d une version display toujours allumé et d une version display eteint apres le temps ecoulé
Bonjour,
Il suffit de mettre en commentaire le "gosub eteint" .
il y a des broches inutilisées, on pourrait ajouter un cavalier ou inter pour avoir les deux versions dispo.
Je viens de voir que la doc dit de prendre 65536 et non 65535 pour le calcul de set timer...c'est corrigé ci dessous
code à tester
Code:
; décompteur 1/10s MM 060726
; réglage par poussoirs +/-
;pour temps=9990 10ème s => tmax=16 mn 39s;
;les poussoirs sont sur le 0V,
;Broches avec pullup sur 20X2 : bit0-bit7 = C.0,C.6,C.7,B.0,B.1,B.5,B.6,B.7
;****** MODE D'EMPLOI **********
;A la mise sous tension, mémoire vide, passage auto en mode programmation temps
;Mode Programmation du temps:
;L'affichage est en /10 de seconde, avec un point décimal sur le digit 3
;Pour identifier ce mode,il y a en plus un point sur le digit 4
;Appui sur plus:
; appui court < 500ms => incrémentation de 1
; appui long > 500ms => défilemenrt rapide
;Appui sur moins:
; Idem en décrémentation
;Appui sur MEM => clignotement vert + rouge => mise en mémoire EEPROM
;Passage en mode décomptage
;
;Mode décomptage.
;Le point sur le digit 4 disparait,reste le point décimal digit3
;Attente appui sur poussoir start => décompte du temps led rouge allumée.
;A 5 s => led orange allumée
;A 00,0 s => R et O éteintes, verte allumée 10 s puis, l'affichage s'éteint
;Deux possibilités:
;Appui sur start => le cycle repart avec valeur en mémoire
;Appui sur mem pour affichage temps mémorisé, un second appui pour réglage possible
;Arrêt possible par appui sur MEM à tout moment du décompte
;MEM => arret décompte => retour attente start avec temps mémorisé
;deuxième appui sur MEM =>passage en mode programmation
#picaxe 20X2
setfreq M16
symbol dio=pinC.1 ;sur TM1637
symbol clk=pinC.2 ;idem
symbol mem=pinC.0 ;poussoir MEM
symbol plus=pinC.6 ;poussoir plus
symbol moins=pinC.7
symbol start=pinB.7
symbol orange=B.0 ;led
symbol rouge=B.1
symbol verte=B.2
symbol octet=b0 ;octet doit être en b0; le bit0 est utilisé
symbol j=b1 ;position point décimal
symbol i=b2 ;compteur
symbol chiffre=b3
symbol dp=b4
symbol point=b5
symbol second=w12 ;en fait des /10 de secondes
symbol div=w13
symbol nbre=w14
symbol Ttot=w15
symbol AdrDep=$c0 ; adresse du 1er digit (poids fort)
symbol RegLum=$8c ; réglage luminosité $80 = eteint, $88 à $8F => luminosité croissante
dp=$80
;pullup sur 20X2 bit0-bit7 = C.0,C.6,C.7,B.0,B.1,B.5,B.6,B.7
pullup %10000111 ;sur C.0,C.6,C.7,B.7
dirsC=%110 ;pour utilisation pinsC
settimer 59286 ;1/10 s à 16MHs ; 59286 et non 59285...
; ***** init TM1637 et temps EEPROM
gosub allume ;règle l'allumage des segments
low rouge,verte,orange
read 0,Ttot ;lecture temps en EEPROM
if Ttot=0 then ;la mémoire est vide
gosub introtemp ;entrer une valeur en mémoire EEPROM
endif
second=Ttot ;initialisation compteur seconde
gosub affich ;affichage temps initial
;********decompte *******
decompt:
pause 200
gosub allume ;On rallume tout si afficheur éteint
do loop while mem=0 ;attente relachement suite arret decompte
low rouge
do
second=Ttot
gosub affich
do ;****** boucle attente départ ou intro temps ******
if mem=0 then gosub introtemp ;passage en programmation temps
loop while start=1 ;attente start
do
timer=0
do ;boucle décomptage
high rouge
second=Ttot -timer
if second < 50 then ;5 secondes avant la fin
high orange
endif
if mem=0 then decompt ;arret décompte et RAZ
gosub affich
loop while second<>0
high verte:low orange,rouge ;fin décompte
timer=0
do loop while timer <= 100 ;attente 10s led verte ON
low rouge,verte,orange
;gosub eteint ; On éteint tout
do loop while start=1 and mem=1 ;attente appui sur start ou mem
if mem=0 then decompt ;on est sorti de l'attente
gosub allume ;On rallume tout
loop
loop
introtemp: ;sub intro nouveau temps
;********** intro secondes *******
pause 200
do loop while mem=0 ;attente relachement pous
pause 200
point=1 ;ajout point décimal sur digit n°4
do
gosub affich
timer=0
;***** code plus *****
if plus=0 then
second =second+5 max 9995
do while plus=0
if timer >5 then ;500ms défilement accéléré
second =second+5 max 9995
gosub affich
endif
loop
gosub affich
endif
; code moins
if moins=0 then
second =second-5
if second > 9999 then: second=0:endif ;passage en négatif
do while moins=0
if timer >5 then
second =second-5
if second>9999 then: second=0 :endif ;dépassement négatif
gosub affich
endif
loop
gosub affich
endif
if mem=0 then exit ;sortie de boucle
loop
do loop while mem=0 ;attente relâchement poussoir
Ttot=second
write 0,Ttot ;mise en EEPROM
high orange, rouge :pause 500:low orange, rouge:pause 500
high orange, rouge :pause 500:low orange, rouge
point=0 ;sortie mode introtemps
gosub affich
return
affich:
div=1000
clk=1 : dio=1 : dio=0 ;balise start
Octet=adrdep ;synchro adresse départ
gosub EnvoiOctet
Nbre=second ;on tronçonne Nbre et affiche chaque chiffre
for j=1 to 4
Chiffre=Nbre/Div ;on isole le chiffre à afficher
if j=1 and second<1000 and second<>0 then
chiffre=10 ;chiffre "blanc" càd noir, en fait
endif
if j=2 and second<100 and second<>0 then
chiffre=10
endif
lookup Chiffre,($3f,$06,$5b,$4f,$66,$6d,$7d,$07,$7f,$6f,0), Octet ; 0-9 +blanc uniquement
if j=3 then ;choix affichage point
octet=octet | dp ;ajout point décimal
endif
if point=1 and j=4 then ;mode programmation temps
octet=octet | dp ;ajout point digit 4
endif
gosub EnvoiOctet;
Nbre=Nbre//Div
Div=Div/10
next j
clk=0: dio=0: clk=1: dio=1 ;balise stop
return
allume:
clk=1 : dio=1 : dio=0 ;bal start
Octet=RegLum ;Réglage luminosité
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
return
eteint:
clk=1 : dio=1 : dio=0 ;bal start
Octet=$80 ;Réglage luminosité =0
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
return
;******* Envoi des chiffres (octet) bit à bit dans le registre ********
EnvoiOctet: ;lecture de b0 bit à bit de bit0 à bit8 poids faible en tête.
for i=1 to 8 ; envoi
clk=0
dio=bit0
Octet = Octet/2 ;décalage du bit lu, bit1 devient bit0
clk=1
next i
clk=0 :clk=1: clk=0 ; balise ACK
returnMM
Last edited:
MVTECHNIQUE
Well-known member
Bonjour,
Le plus pratique serait un petit interrupteur à glissière quelque part, pour choisir sans rien démonter.
La R de pullup sur B.6 est activée, donc B.6=1 par défaut. On peut choisir à quoi cela correspond.
Ici, sans cavalier, ça reste allumé.
Code:
; décompteur 1/10s MM 060726
; réglage par poussoirs +/-
;pour temps=9990 10ème s => tmax=16 mn 39s;
;les poussoirs sont sur le 0V,
;Broches avec pullup sur 20X2 : bit0-bit7 = C.0,C.6,C.7,B.0,B.1,B.5,B.6,B.7
;****** MODE D'EMPLOI **********
;A la mise sous tension, mémoire vide, passage auto en mode programmation temps
;Mode Programmation du temps:
;L'affichage est en /10 de seconde, avec un point décimal sur le digit 3
;Pour identifier ce mode,il y a en plus un point sur le digit 4
;Appui sur plus:
; appui court < 500ms => incrémentation de 1
; appui long > 500ms => défilemenrt rapide
;Appui sur moins:
; Idem en décrémentation
;Appui sur MEM => clignotement vert + rouge => mise en mémoire EEPROM
;Passage en mode décomptage
;
;Mode décomptage.
;Le point sur le digit 4 disparait,reste le point décimal digit3
;Attente appui sur poussoir start => décompte du temps led rouge allumée.
;A 5 s => led orange allumée
;A 00,0 s => R et O éteintes, verte allumée 10 s puis, l'affichage s'éteint
;Deux possibilités:
;Appui sur start => le cycle repart avec valeur en mémoire
;Appui sur mem pour affichage temps mémorisé, un second appui pour réglage possible
;Arrêt possible par appui sur MEM à tout moment du décompte
;MEM => arret décompte => retour attente start avec temps mémorisé
;deuxième appui sur MEM =>passage en mode programmation
#picaxe 20X2
setfreq M16
symbol dio=pinC.1 ;sur TM1637
symbol clk=pinC.2 ;idem
symbol mem=pinC.0 ;poussoir MEM
symbol plus=pinC.6 ;poussoir plus
symbol moins=pinC.7
symbol A_E=pinB.6 ;affichage Allumé_Eteint
symbol start=pinB.7
symbol orange=B.0 ;leds
symbol rouge=B.1
symbol verte=B.2
symbol octet=b0 ;octet doit être en b0; le bit0 est utilisé
symbol j=b1 ;position point décimal
symbol i=b2 ;compteur
symbol chiffre=b3
symbol dp=b4
symbol point=b5 ;point digit 4
symbol second=w12 ;en fait des /10 de secondes
symbol div=w13
symbol nbre=w14
symbol Ttot=w15 ;tepmps mémorisé
symbol AdrDep=$c0 ; adresse du 1er digit (poids fort)
symbol RegLum=$8c ; réglage luminosité $80 = eteint, $88 à $8F => luminosité croissante
dp=$80
;pullup sur 20X2 bit0-bit7 = C.0,C.6,C.7,B.0,B.1,B.5,B.6,B.7
pullup %11000111 ;sur C.0,C.6,C.7,B.6,B.7
dirsC=%110 ;pour utilisation pinsC
settimer 59286 ;1/10 s à 16MHs 59286
; ***** init TM1637 et temps EEPROM
gosub allume ;règle l'allumage des segments
low rouge,verte,orange
read 0,Ttot ;lecture temps en EEPROM
if Ttot=0 then ;la mémoire est vide
gosub introtemp ;entrer une valeur en mémoire EEPROM
endif
second=Ttot ;initialisation compteur seconde
gosub affich ;affichage temps initial
;********decompte *******
decompt:
pause 200
gosub allume ;On rallume tout si afficheur éteint
do loop while mem=0 ;attente relachement suite arret decompte
low rouge
do
second=Ttot
gosub affich
do ;****** boucle attente départ ou intro temps ******
if mem=0 then gosub introtemp ;passage en programmation temps
loop while start=1 ;attente start
do
timer=0
do ;boucle décomptage
high rouge
second=Ttot -timer
if second < 50 then ;5 secondes avant la fin
high orange
endif
if mem=0 then decompt ;arret décompte et RAZ
gosub affich
loop while second<>0
high verte:low orange,rouge ;fin décompte
timer=0
do loop while timer <= 100 ;attente 10s led verte ON
low rouge,verte,orange
if A_E=0 then ;option afficheur éteint
gosub eteint ; On éteint tout
endif
do loop while start=1 and mem=1 ;attente appui sur start ou mem
if mem=0 then decompt ;on est sorti de l'attente
gosub allume ;On rallume tout
loop
loop
introtemp: ;sub intro nouveau temps
;********** intro secondes *******
pause 200
do loop while mem=0 ;attente relachement pous
pause 200
point=1 ;ajout point décimal sur digit n°4
do
gosub affich
timer=0
;***** code plus *****
if plus=0 then
second =second+5 max 9995
do while plus=0
if timer >5 then ;500ms défilement accéléré
second =second+5 max 9995
gosub affich
endif
loop
gosub affich
endif
; code moins
if moins=0 then
second =second-5
if second > 9999 then: second=0:endif ;passage en négatif
do while moins=0
if timer >5 then
second =second-5
if second>9999 then: second=0 :endif ;dépassement négatif
gosub affich
endif
loop
gosub affich
endif
if mem=0 then exit ;sortie de boucle
loop
do loop while mem=0 ;attente relâchement poussoir
Ttot=second
write 0,Ttot ;mise en EEPROM
high orange, rouge :pause 500:low orange, rouge:pause 500
high orange, rouge :pause 500:low orange, rouge
point=0 ;sortie mode introtemps
gosub affich
return
affich:
div=1000
clk=1 : dio=1 : dio=0 ;balise start
Octet=adrdep ;synchro adresse départ
gosub EnvoiOctet
Nbre=second ;on tronçonne Nbre et affiche chaque chiffre
for j=1 to 4
Chiffre=Nbre/Div ;on isole le chiffre à afficher
if j=1 and second<1000 and second<>0 then
chiffre=10 ;chiffre "blanc" càd noir, en fait
endif
if j=2 and second<100 and second<>0 then
chiffre=10
endif
lookup Chiffre,($3f,$06,$5b,$4f,$66,$6d,$7d,$07,$7f,$6f,0), Octet ; 0-9 +blanc uniquement
if j=3 then ;choix affichage point
octet=octet | dp ;ajout point décimal
endif
if point=1 and j=4 then ;mode programmation temps
octet=octet | dp ;ajout point digit 4
endif
gosub EnvoiOctet;
Nbre=Nbre//Div
Div=Div/10
next j
clk=0: dio=0: clk=1: dio=1 ;balise stop
return
allume:
clk=1 : dio=1 : dio=0 ;bal start
Octet=RegLum ;Réglage luminosité
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
return
eteint:
clk=1 : dio=1 : dio=0 ;bal start
Octet=$80 ;Réglage luminosité =0
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
return
;******* Envoi des chiffres (octet) bit à bit dans le registre ********
EnvoiOctet: ;lecture de b0 bit à bit de bit0 à bit8 poids faible en tête.
for i=1 to 8 ; envoi
clk=0
dio=bit0
Octet = Octet/2 ;décalage du bit lu, bit1 devient bit0
clk=1
next i
clk=0 :clk=1: clk=0 ; balise ACK
return
A tester...
MM
MVTECHNIQUE
Well-known member
Bonjour,
C'était pas comme ça avant? je sais plus...
Ok, après les 10s, on recharge le temps en mémoire et on l'affiche... ou pas.
Essaye ça :
Code:
; décompteur 1/10s MM 110726
; réglage par poussoirs +/-
;pour temps=9990 10ème s => tmax=16 mn 39s;
;les poussoirs sont sur le 0V,
;Broches avec pullup sur 20X2 : bit0-bit7 = C.0,C.6,C.7,B.0,B.1,B.5,B.6,B.7
;****** MODE D'EMPLOI **********
;A la mise sous tension, mémoire vide, passage auto en mode programmation temps
;Mode Programmation du temps:
;L'affichage est en /10 de seconde, avec un point décimal sur le digit 3
;Pour identifier ce mode,il y a en plus un point sur le digit 4
;Appui sur plus:
; appui court < 500ms => incrémentation de 1
; appui long > 500ms => défilement rapide
;Appui sur moins:
; Idem en décrémentation
;Appui sur MEM => clignotement vert + rouge => mise en mémoire EEPROM
;Passage en mode décomptage
;
;Mode décomptage.
;Le point sur le digit 4 disparait,reste le point décimal digit3
;Attente appui sur poussoir start => décompte du temps led rouge allumée.
;A 5 s => led orange allumée
;A 00,0 s => R et O éteintes, verte allumée 10 s puis, l'affichage s'éteint
;Deux possibilités:
;Appui sur start => le cycle repart avec valeur en mémoire
;Appui sur mem pour affichage temps mémorisé, un second appui pour réglage possible
;Arrêt possible par appui sur MEM à tout moment du décompte
;MEM => arret décompte => retour attente start avec temps mémorisé
;deuxième appui sur MEM =>passage en mode programmation
#picaxe 20X2
setfreq M16
symbol dio=pinC.1 ;sur TM1637
symbol clk=pinC.2 ;idem
symbol mem=pinC.0 ;poussoir MEM
symbol plus=pinC.6 ;poussoir plus
symbol moins=pinC.7
symbol A_E=pinB.6 ;affichage Allumé_Eteint
symbol start=pinB.7
symbol orange=B.0 ;leds
symbol rouge=B.1
symbol verte=B.2
symbol octet=b0 ;octet doit être en b0; le bit0 est utilisé
symbol j=b1 ;position point décimal
symbol i=b2 ;compteur
symbol chiffre=b3
symbol dp=b4
symbol point=b5 ;point digit 4
symbol second=w12 ;en fait des /10 de secondes
symbol div=w13
symbol nbre=w14
symbol Ttot=w15 ;tepmps mémorisé
symbol AdrDep=$c0 ; adresse du 1er digit (poids fort)
symbol RegLum=$8c ; réglage luminosité $80 = eteint, $88 à $8F => luminosité croissante
dp=$80
;pullup sur 20X2 bit0-bit7 = C.0,C.6,C.7,B.0,B.1,B.5,B.6,B.7
pullup %11000111 ;sur C.0,C.6,C.7,B.6,B.7
dirsC=%110 ;pour utilisation pinsC
settimer 59286 ;1/10 s à 16MHs 59286
; ***** init TM1637 et temps EEPROM
gosub allume ;règle l'allumage des segments
low rouge,verte,orange
read 0,Ttot ;lecture temps en EEPROM
if Ttot=0 then ;la mémoire est vide
gosub introtemp ;entrer une valeur en mémoire EEPROM
endif
second=Ttot ;initialisation compteur seconde
gosub affich ;affichage temps initial
;********decompte *******
decompt:
pause 200
gosub allume ;On rallume tout si afficheur éteint
do loop while mem=0 ;attente relachement suite arret decompte
low rouge
do
second=Ttot
gosub affich
do ;****** boucle attente départ ou intro temps ******
if mem=0 then gosub introtemp ;passage en programmation temps
loop while start=1 ;attente start
do
timer=0
do ;boucle décomptage
high rouge
second=Ttot -timer
if second < 50 then ;5 secondes avant la fin
high orange
endif
if mem=0 then decompt ;arret décompte et RAZ
gosub affich
loop while second<>0
high verte:low orange,rouge ;fin décompte
timer=0
do loop while timer <= 100 ;attente 10s led verte ON
low rouge,verte,orange
second=Ttot ;on recharge le temps mémorisé
gosub affich ;on l'affiche
if A_E=0 then ;option afficheur éteint
gosub eteint ; On éteint tout
endif
do loop while start=1 and mem=1 ;attente appui sur start ou mem
if mem=0 then decompt ;on est sorti de l'attente
gosub allume ;On rallume tout, éteint ou pas
loop
loop
introtemp: ;sub intro nouveau temps
;********** intro secondes *******
pause 200
do loop while mem=0 ;attente relachement pous
pause 200
point=1 ;ajout point décimal sur digit n°4
do
gosub affich
timer=0
;***** code plus *****
if plus=0 then
second =second+5 max 9995
do while plus=0
if timer >5 then ;500ms défilement accéléré
second =second+5 max 9995
gosub affich
endif
loop
gosub affich
endif
; code moins
if moins=0 then
second =second-5
if second > 9999 then: second=0:endif ;passage en négatif
do while moins=0
if timer >5 then
second =second-5
if second>9999 then: second=0 :endif ;dépassement négatif
gosub affich
endif
loop
gosub affich
endif
if mem=0 then exit ;sortie de boucle
loop
do loop while mem=0 ;attente relâchement poussoir
Ttot=second
write 0,Ttot ;mise en EEPROM
high orange, rouge :pause 500:low orange, rouge:pause 500
high orange, rouge :pause 500:low orange, rouge
point=0 ;sortie mode introtemps
gosub affich
return
affich:
div=1000
clk=1 : dio=1 : dio=0 ;balise start
Octet=adrdep ;synchro adresse départ
gosub EnvoiOctet
Nbre=second ;on tronçonne Nbre et affiche chaque chiffre
for j=1 to 4
Chiffre=Nbre/Div ;on isole le chiffre à afficher
if j=1 and second<1000 and second<>0 then
chiffre=10 ;chiffre "blanc" càd noir, en fait
endif
if j=2 and second<100 and second<>0 then
chiffre=10
endif
lookup Chiffre,($3f,$06,$5b,$4f,$66,$6d,$7d,$07,$7f,$6f,0), Octet ; 0-9 +blanc uniquement
if j=3 then ;choix affichage point
octet=octet | dp ;ajout point décimal
endif
if point=1 and j=4 then ;mode programmation temps
octet=octet | dp ;ajout point digit 4
endif
gosub EnvoiOctet;
Nbre=Nbre//Div
Div=Div/10
next j
clk=0: dio=0: clk=1: dio=1 ;balise stop
return
allume:
clk=1 : dio=1 : dio=0 ;bal start
Octet=RegLum ;Réglage luminosité
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
return
eteint:
clk=1 : dio=1 : dio=0 ;bal start
Octet=$80 ;Réglage luminosité =0
gosub EnvoiOctet
clk=0: dio=0: clk=1: dio=1 ;bal stop
return
;******* Envoi des chiffres (octet) bit à bit dans le registre ********
EnvoiOctet: ;lecture de b0 bit à bit de bit0 à bit8 poids faible en tête.
for i=1 to 8 ; envoi
clk=0
dio=bit0
Octet = Octet/2 ;décalage du bit lu, bit1 devient bit0
clk=1
next i
clk=0 :clk=1: clk=0 ; balise ACK
returnMM
Last edited:
MVTECHNIQUE
Well-known member
MVTECHNIQUE
Well-known member
MVTECHNIQUE
Well-known member
le but du système est le suivant :
lors de certaines courses automobiles ont impose un temps d'arrêt au stand minimum calculé a partir de l'entrée des stands.C'est difficile pour le team manager ( que je suis )de savoir avec exactitude le moment où il a franchit la ligne d'entrée des stands et donc du début du chronométrage de l arrêt. Le pilote en appuyant sur la touche start déclenche le compte a rebours . Cela lui permet de sortir des stands et de reprendre la piste juste au bon moment ni trop tôt ( sinon pénalités ) ni trop tard .
La toute première version du système ( avec picbasic) était installé dans deux lamborghini .....
Ici les modules que nous avons fait seront plus modestement installés dans des citroen C1 que je gère en course.
Un display est placé a la vue du pilote et le deuxième est pour que de l'extérieur je vois le décompte.
Je suis en train de terminer les boitiers. Quand tout sera terminé je t'envois des photos.
je vais demander au team un petit budget pour faire une détection par module GPS du passage de la ligne d'entrée des stands......avec mise en mémoire des données(GPS ) de la ligne dans une sdcard.
lors de certaines courses automobiles ont impose un temps d'arrêt au stand minimum calculé a partir de l'entrée des stands.C'est difficile pour le team manager ( que je suis )de savoir avec exactitude le moment où il a franchit la ligne d'entrée des stands et donc du début du chronométrage de l arrêt. Le pilote en appuyant sur la touche start déclenche le compte a rebours . Cela lui permet de sortir des stands et de reprendre la piste juste au bon moment ni trop tôt ( sinon pénalités ) ni trop tard .
La toute première version du système ( avec picbasic) était installé dans deux lamborghini .....
Ici les modules que nous avons fait seront plus modestement installés dans des citroen C1 que je gère en course.
Un display est placé a la vue du pilote et le deuxième est pour que de l'extérieur je vois le décompte.
Je suis en train de terminer les boitiers. Quand tout sera terminé je t'envois des photos.
je vais demander au team un petit budget pour faire une détection par module GPS du passage de la ligne d'entrée des stands......avec mise en mémoire des données(GPS ) de la ligne dans une sdcard.
MVTECHNIQUE
Well-known member
suite .....
la première version du système date de 2016 et fonctionnait avec un BP ou une balise optique. Puis une grosse société de matériel électronique pour voiture de course a sorti une copie plus performante de mon système avec une détection GPS. Un des pilotes d'une des lamborghini n'était autre que le patron de cette société. Maintenant nous ne pouvons plus placer de balise au bord de piste.....
la première version du système date de 2016 et fonctionnait avec un BP ou une balise optique. Puis une grosse société de matériel électronique pour voiture de course a sorti une copie plus performante de mon système avec une détection GPS. Un des pilotes d'une des lamborghini n'était autre que le patron de cette société. Maintenant nous ne pouvons plus placer de balise au bord de piste.....
Merci,
La détection de l'entrée dans le stand par GPS me parait un peu compliquée. Une barrière optique , genre entrée de garage, et une liaison radio semble plus simple.

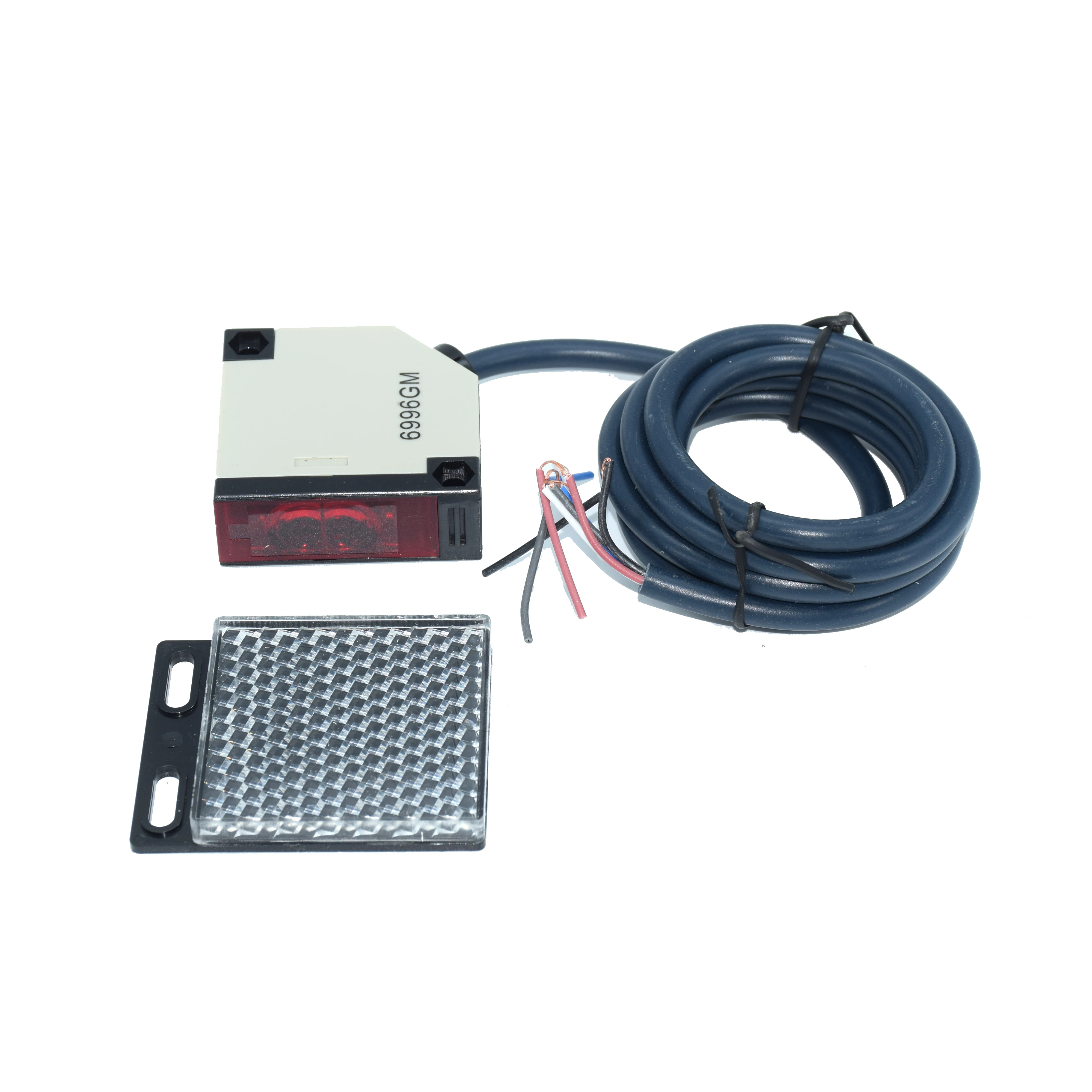

DC12-24V Reflective Photoelectric Switch Photocell E3JK-R4M1 Infrared Beam Detector Square Reflex Light Barrier Sensor - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
fr.aliexpress.com
Regarde cette page:
MM
Last edited:
Ok, je retire la barrière....
MM
MVTECHNIQUE
Well-known member
C'est le système de chronométrage officiel qui contrôle le temps d arrêt.
Il y a dans chaque voiture un module qui génère un code ( spécifique a chaque voiture ) et ce code est lu par une boucle magnétique incrustée dans la piste. Nous ne pouvons pas utiliser ce signal.
il y a une boucle a l'entrée et a la sortie des stands.
Il y a dans chaque voiture un module qui génère un code ( spécifique a chaque voiture ) et ce code est lu par une boucle magnétique incrustée dans la piste. Nous ne pouvons pas utiliser ce signal.
il y a une boucle a l'entrée et a la sortie des stands.
MVTECHNIQUE
Well-known member
Les détections par GPS fonctionnent parfaitement. Tous les systèmes de chronométrages embarquées et acquisitions de données fonctionnent avec des antennes GPS .Je sais de quoi je parle j'installe dans des voitures des modules datalogger avec GPS pour le laptime. Precis au 10é de seconde.
Ok, je n'ai pas cette expérience, j'avais simplement un doute sur la précision de la position.
MM
